Interpolované strojové náradie CNC na osi y osi y

Interpolované strojové strojové strojové náradie CNC na osi y osi Y, ako pokročilý model v rámci série strojov na sústruhové mlyny, využíva svoju jedinečnú metódu spracovania, ktorá kombinuje flexibilný pohyb predných a hárkových osi s presným vertikálnym posunutím osi y, aby sa dosiahla účinná integrácia stroje viacerých procesov v prednej časti a vopred. Tento inovatívny dizajn nielen významne zvyšuje efektívnosť výroby, ale aj plynulo je v súlade s naliehavými požiadavkami modernej výroby pre efektívnu a kvalitnú výrobu.

Odoslať dopyt

Popis produktu

Naše interpolované strojové strojové strojové strojové obrábacie CNC na osi y sú vybavené importovanými vysoko presný lineárny vodítko, valcové skrutky a presné ložiská.

Plne využíva najväčšie výhody štvorčlenného prepojenia a vysokej tuhosti a vysokej tuhosti.

Jedná sa o obrábací stroj na odbočky s interpolovaným napájacím vežou osi Y a Tailstock Center, novým modelom, ktorý nahrádza priamy stroj os v Y.

Programovateľné hydraulické zadné stredisko umožňuje, aby sa operácia jednej klávesu rozšírila alebo zatiahla, čo uľahčuje ľahké upnutie obrobku. Má dvojrýchlostnú kontrolu (rýchle a pomalé).

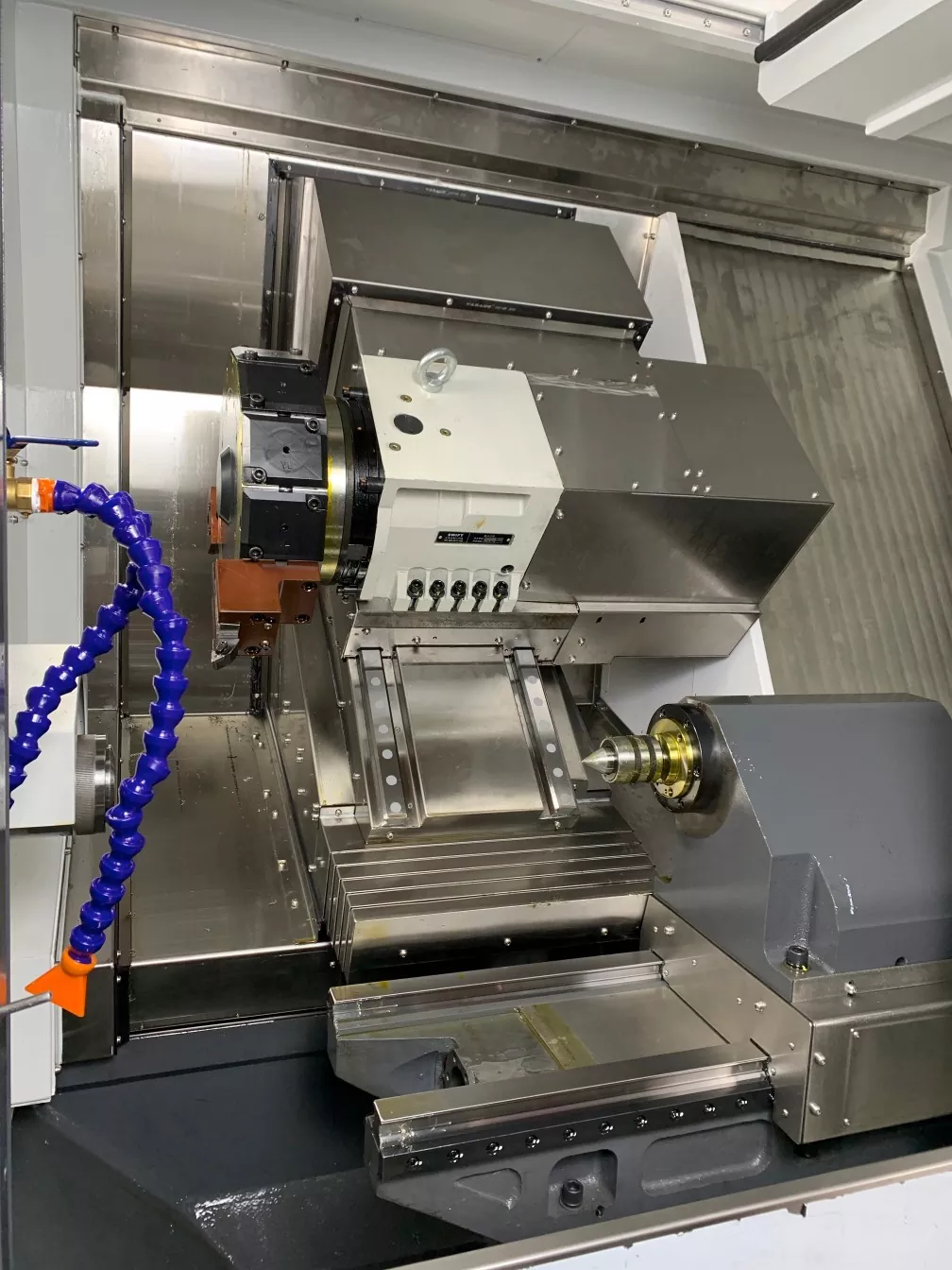

Výkonová veža sa používa na obrábanie častí s vysokou rigiditou a interpolovaná elektrická hlava osi y sa môže použiť v kombinácii s funkciou zloženia zákruty do komplexných častí stroja.

Posteľ obrábacieho stroja prijíma dizajn vysokej nízkej koľajnice s uhlom pomerom 15:30, čo môže účinne zabezpečiť, aby sa obrábací náradie počas dlhodobej prevádzky nezhromažďoval, a má dobrú tuhosť a silnú stabilitu.

Parameter produktu （Špecifikácia）

Spracovateľská kapacita	52
Roztočte telo postele	Φ600
Najväčšie spracovanie priemeru	Φ350
Vretená
Vretená nosa	A2-6
Cvočka	Φ52
Rýchlosť	0-4500
Mechanická presnosť
Opakujte presnosť umiestnenia	± 0,005
Paľba vretena	≤0,005/100 mm
Zužovanie vretena	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z osi rýchla sa pohybujúca rýchlosť	24 m/min
Cestovanie chvostom
Špecifikácia rukávu chvosta	MO je 4#
Cestovanie chvostom	500 mm
Metóda pohybu chvosta	jazdec
Horná vzdialenosť od Chucka	630 mm
Rozsah tlaku na zadné sedadlo	5-20 kilogramov
Špičková itinerár	120 mm
Konštrukcia zadného sedadla	Typ rukávu
Axiálny zdvih
Polomer cestovania osi x	260 mm
Z osi os.	620 mm
Y osi y	﹢ 60 mm﹣68 mm
Motor
Vreteno (servo) a motor	11 kW
X os (servo) a motor	3,1 kW
Z os (servo) a motor	3,1 kW
Y os (servo) a motor	2,4 kW
Motor	5,5 kW
vypláchnuť
vypláchnuť	BMT55
Druhý
Váha	5 000 kg
Mechanické rozmery	290019502100

Produktový sviatok a aplikácie

Interpolované strojové prístrojové obrábacie CNC na osi y sa široko používajú v rôznych výrobných odvetviach, najmä pri spracovaní vysoko presných a zložitých častí, ako sú dokovacie vložky, automobilové časti, zdravotnícke vybavenie atď., Ktoré majú významné výhody. Okrem toho sa môže použiť aj na spracovanie častí s komplexnými geometrickými tvarmi, rôznymi veľkosťami a vysokými požiadavkami na presnosť, ako sú valcové povrchy, kužeľové povrchy, stupňované povrchy, sférické povrchy a iné typy rotujúcich povrchov.

Podrobnosti o výrobe

Je poháňaný a ovládaný skrutkovou tyčou a servomotorom. Je možné nastaviť pokyny pre pohyb a ťah a operácia je jednoduchá.

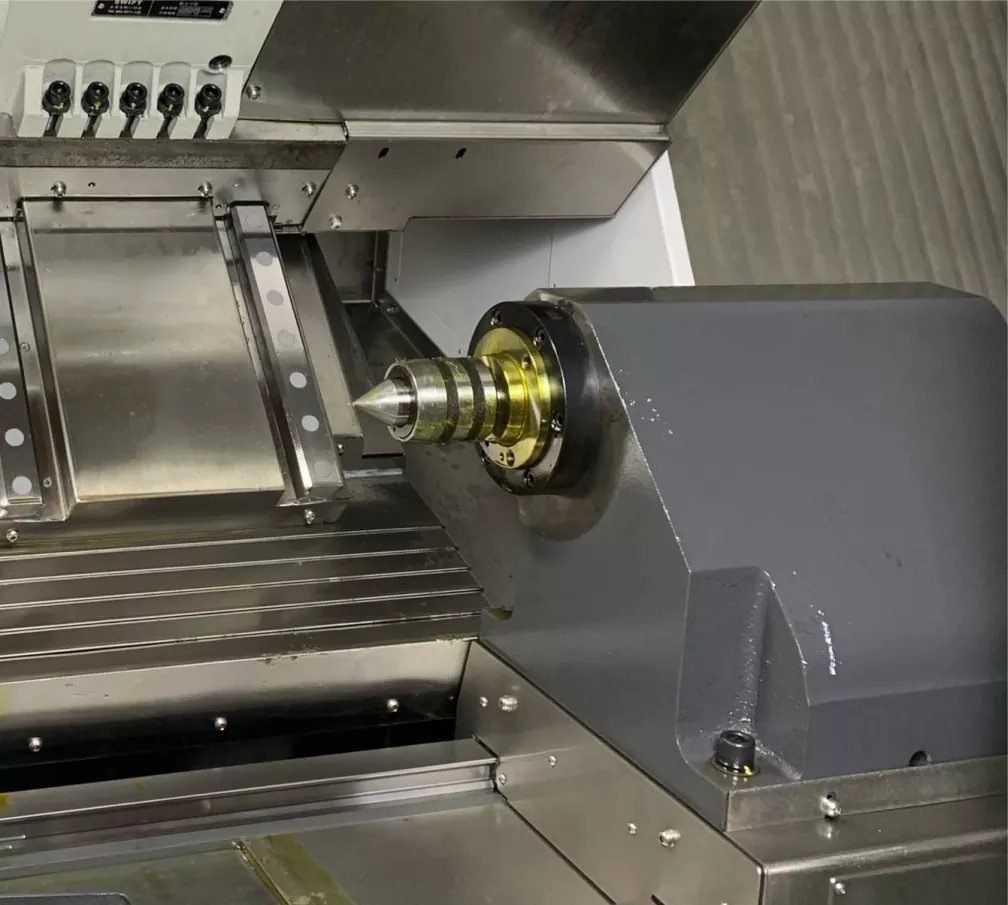

Prijíma návrh programovateľného hydraulického chvosta, ktorý uľahčuje zabezpečenie okrúhosti a sústrednosti pri spracovaní ultra dlhých a štíhlych častí hriadeľa.

Programovateľný hydraulický chvost môže ovládať dopredu, spätný pohyb a zastavenie chvosta cez M-kódy a K-kódy. Okrem toho umožňuje svojvoľné nastavenie tlaku. Je to jednoduché, pohodlné, bezpečné a spoľahlivé.
