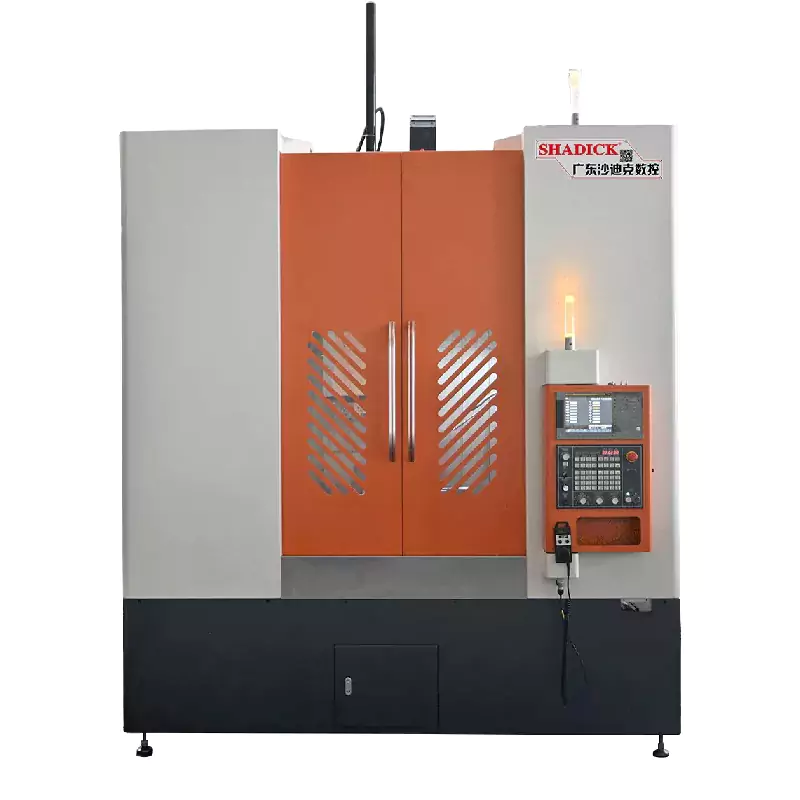

80 Vertikálne CNC strojové náradie

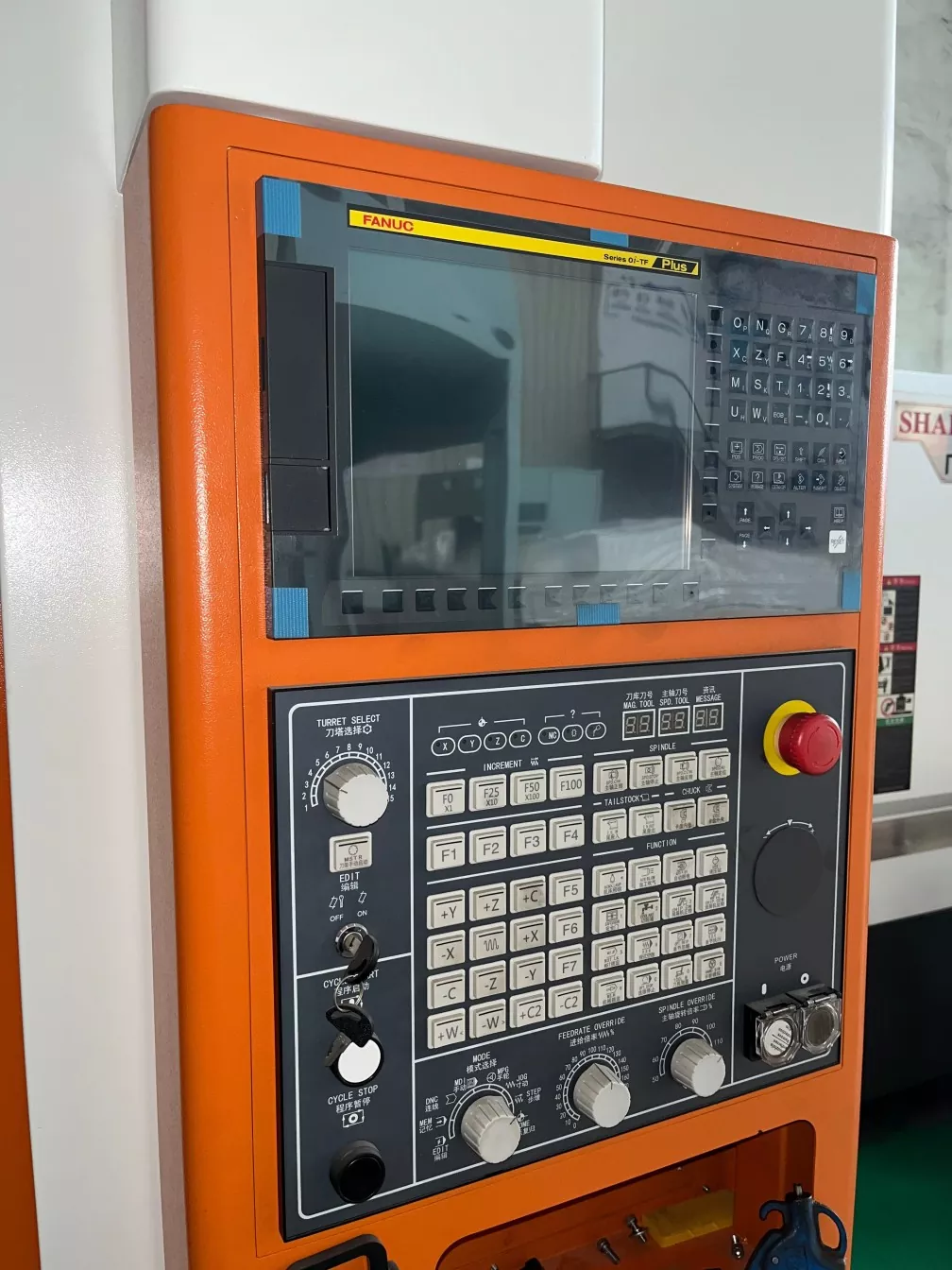

80 vertikálne CNC strojové náradie je vybavené riadením viacerých osí, ktoré sa flexibilne prispôsobuje mnohostranným potrebám obrábania zložitých obrobkov. Pozícia Workbench je intuitívna, programovanie je jednoduché a pre operátorov je vhodné vykonávať operácie obrábania a úpravy programov. Dokáže zvládnuť rôzne materiály, vrátane kovov, non kovov atď., Aby sa uspokojili potreby spracovania rôznych odvetví.

Odoslať dopyt

Popis produktu

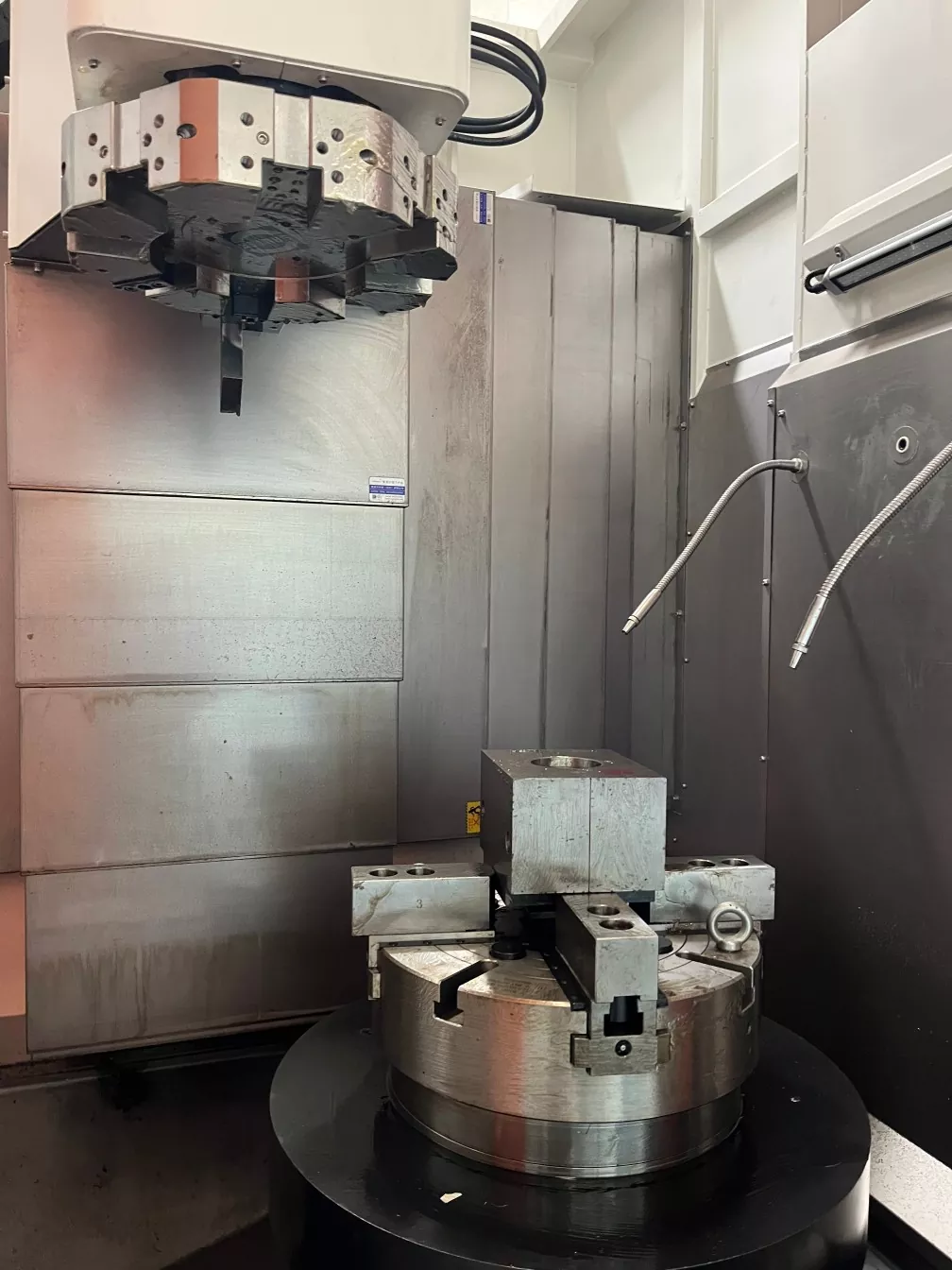

Stabilné spracovanie: Obrobok je prirodzene umiestnený gravitáciou a poskytuje stabilný rezný krúžok na zabezpečenie vysoko presného spracovania. Spárované s nemeckou vežou Schott, 80 vertikálnych strojov CNC má vysokú presnosť, presné umiestnenie a silnú tuhosť.

Obe sekery (XZ) používajú vysoké zaťažené koľajové koľaje s 55 mm a skrutkové tyče 50 mm, ktoré sú podopreté šiestimi posúvačmi s ťažkými drobami

Vhodný na spracovanie dielov s veľkými vonkajšími priemermi a ťažkými závažiami.

Základňa strojového náradia je takmer štvorcová, s vysokou tuhosťou, čím sa znižuje vplyv deformácie a pohybu.

Parameter produktu （Špecifikácia）

Spracovateľská kapacita	LC60	LC80
Roztočte telo postele	Φ700	Φ850
Najväčšie spracovanie priemeru	Φ600	Φ800
Vretená
Vretená nosa	A2-8	A2-11
Cvočka	Φ86	Φ60
Rýchlosť	0-2000
Mechanická presnosť
Opakujte presnosť umiestnenia	± 0,008
Paľba vretena	≤0,008/100 mm
Zužovanie vretena	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/z osi rýchla sa pohybujúca rýchlosť	24 m/min
Axiálny zdvih
Mŕtvica osi x	500 mm
Z osi os.	750 mm
Motor
Vreteno (servo) a motor	15 kW
X os (servo) a motor	2,9 kW
Z os (servo) a motor	2,9 kW
vypláchnuť
vypláchnuť	8 pracovných staníc s 380 zásobníkmi nástrojov
Druhý
Váha	9000 kg	11000 kg
Mechanické rozmery	245023302650

Produktový sviatok a aplikácie

Ťažké a veľké diely, ako sú hriadele, prevodové stupne, náboje kolies atď., Sa v priemyselných odvetviach široko používajú, ako je výroba ťažkých strojov, ťažba a ťažba oleja. Polia vyžadujúce vysokú presnosť, ako sú letecké komponenty, si vyžadujú extrémne vysokú presnosť obrábania a kvalitu povrchu. Výroba veľkých foriem a komponentov zariadení: splnenie zložitých tvarov a vysokej presnej požiadavky veľkých komponentov, ako sú vybavenie na výrobu plesní a výrobu energie.
