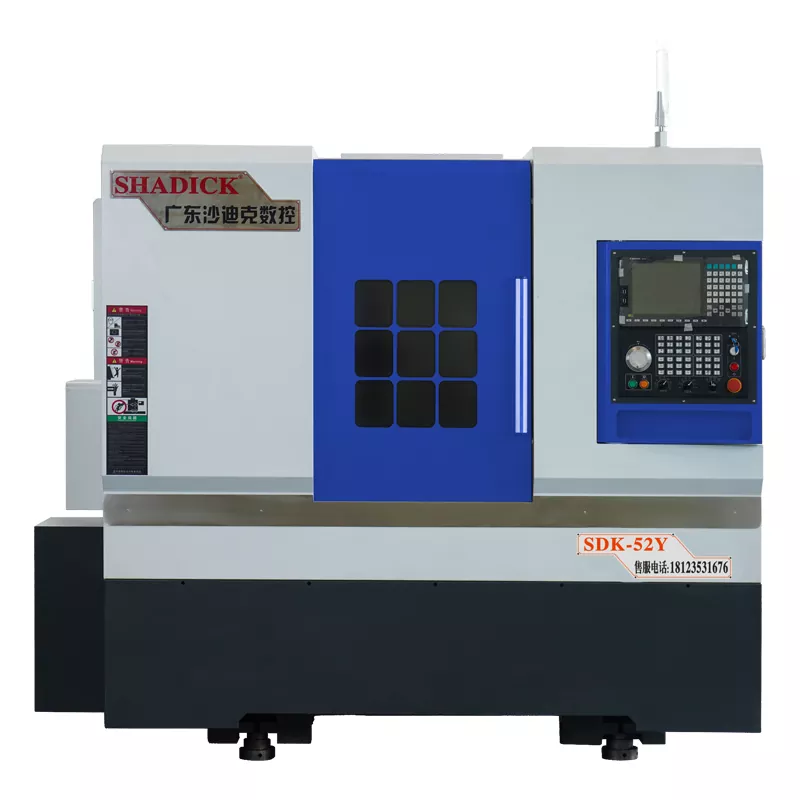

52-tailstock kompozitný CNC stroj CNC

Shadick 52-Tailstock Composite Composite CNC stroj môže byť flexibilne nakonfigurovaný s bežným alebo programovateľným hydraulickým chvostom podľa potrieb zákazníkov. Bežný hydraulický chvost sa ľahko ovláda, ale jeho flexibilita a presnosť sú obmedzené; Programovateľné hydraulické chvosty sa na druhej strane spoliehajú na pokročilé riadenie programovania, aby sa dosiahlo vysoké presné a flexibilné obrábanie, ktoré spĺňalo zložité požiadavky.

Odoslať dopyt

Popis produktu

Os výkonovej veže Y Shadick 52-Tailstock Composite Composite CnC stroj je riadená 4 lineárnymi vodičmi alebo dvojitými tvrdými vodičmi, čo výrazne zlepšuje presnosť a vysokú tuhosť.

Je vybavený programovateľným hydraulickým chvostom. S jedným stlačením tlačidla môžete predĺžiť alebo zasunúť chvost, čo uľahčuje upevnenie obrobkov. Má dvojrýchlostnú kontrolu (rýchle a pomalé).

Má funkciu obrábania štyroch osí na otáčanie, mletie, vŕtanie, poklepanie atď. A môže dokončiť vŕtanie a poklepanie na konce častí hriadeľa.

Elektrická veža sa dá použiť na strojové diely s vysokou rigiditou. Skutočná elektrická hlava osi y sa môže kombinovať s funkciou zloženej zložky s odbočkou do komplexných častí stroja.

Dokáže vykonávať veľké presné obrábanie na oceľových a nehrdzavejúcich oceliach, ako aj vŕtanie a poklepanie na konce hriadeľa. Stroj s chvostom môže spracovať časti s dlhým hriadeľom.

Na strane je modul funkcie napájacieho nástroja, ktorý môže vykonávať funkcie, ako je vŕtanie, poklepanie a frézovacie byty, čo umožňuje presné vŕtanie a mletie rôznych častí hriadeľa.

Motor elektrickej hlavy má výkon 5,5 kW a je vybavený samostatným chladiacim systémom. Jeho maximálna rýchlosť otáčania môže dosiahnuť 8 000 otáčok za minútu. Môže vykonávať 24-hodinové obrábanie bez prehriatia alebo spustenia alarmu.

Parameter produktu (špecifikácia)

Spracovateľská kapacita	52 rokov
Roztočte telo postele	Φ500
Najväčšie spracovanie priemeru	Φ350
Vretená
Vretená nosa	A2-6
Cvočka	Φ52
Rýchlosť	0-6000
Mechanická presnosť
Opakujte presnosť umiestnenia	± 0,005
Paľba vretena	≤0,005/100 mm
Zužovanie vretena	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z osi rýchla sa pohybujúca rýchlosť	24 m/min
Cestovanie chvostom
Špecifikácia rukávu chvosta	MO je 5#
Cestovanie chvostom	420 mm
Metóda pohybu chvosta	jazdec
Horná vzdialenosť od Chucka	450 mm
Rozsah tlaku na zadné sedadlo	5-20 kilogramov
Špičková itinerár	120 mm
Konštrukcia zadného sedadla	Typ rukávu
Axiálny zdvih
Mŕtvica osi x	260 mm
Z osi os.	520 mm
Y osi y	± 45 mm/± 50 mm
Motor
Vreteno (servo) a motor	11 kW
X os (servo) a motor	3,1 kW
Z os (servo) a motor	3,1 kW
Y os (servo) a motor	2,4 kW
Motor	5,5 kW
12- stanica Power Turret (BMT45)	King CNC z Taiwanu v Číne
Power Head 0 - Stupeň	2
Power Head 90 - Stupeň	2
Druhý
Váha	3700 kg
Mechanické rozmery	285017802040

Funkcia produktu a aplikácia

Náradie prístrojov s odbočkou mlyna, ktoré sú prirodzene vysokej účinnosti a multifunkčnosti. Je schopný dokončiť rôzne obrábkové úlohy v jednom upínach, vďaka čomu je veľmi vhodný pre výrobné odvetvia, ktoré si vyžadujú efektívnu výrobu. Použije sa na obrábanie dlhodobých osôb v odvetviach, ako sú automobilové diely, priemysel prenosu a výroba veternej energie.

Podrobnosti o výrobe

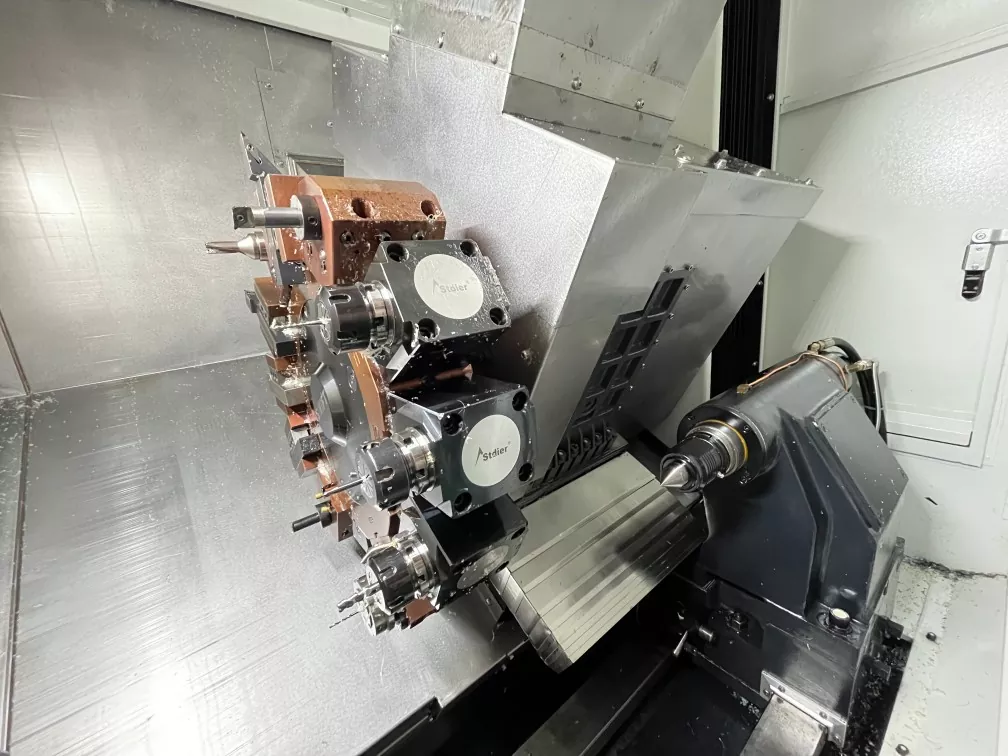

52-tailstock composite Composite CNC Machine Interná štruktúra strojového stroja ， Servo-poháňaná veža BMT55 zlepšuje spoľahlivosť indexovania a zaisťuje vysokú tuhosť počas mletia.
