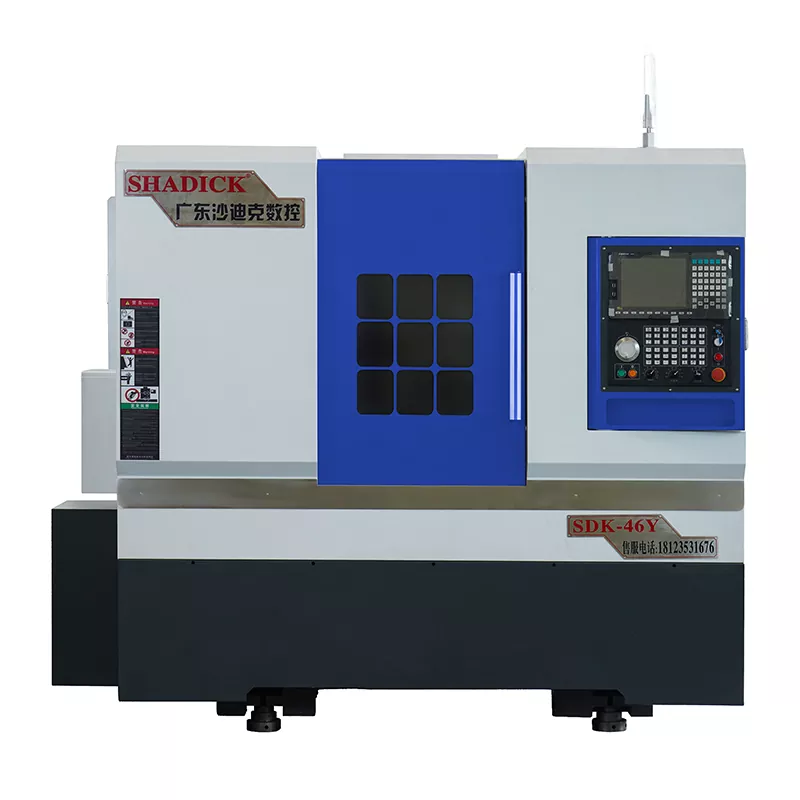

46 obrábanie a frézovacie zložené CNC strojové náradie

Shadick poskytuje nielen špičkové strojové náradie pre 46 a frézovanie CNC strojov, ale vyniká aj v prispôsobených službách. Náš technický tím starostlivo navrhne tok procesov, konfiguruje nástroje a plánuje automatizačné riešenia založené na konkrétnych potrebách každého zákazníka a skutočne poskytne „jednorazové“ riešenie pre všetkých zákazníkov. Výber Shadick znamená výber výrobného partnera, ktorý dokáže dosiahnuť efektívne a znepokojujúce bezplatné operácie.

Odoslať dopyt

Popis produktu

Naše 46-otočiace a frézovacie zložené CNC strojové náradie využívajú na vykonávanie komplexného obrábania dielcov True-Axi Power Energy Control.

Každá os je vybavená importovanými vysoko presný lineárny vodítko, valcové skrutky a presné ložiská.

Môže vykonávať rozsiahle presné obrábanie oceľových častí a nehrdzavejúcej ocele, ako aj vŕtanie a poklepanie na konce hriadeľa.

Os Y priamej spojenej výkonovej veže prijíma 4-vodičovú koľajnicu/dvojitú reguláciu tvrdej železnice, čo výrazne zlepšuje presnosť a vysokú tuhosť.

Parameter produktu （Špecifikácia）

Spracovateľská kapacita	46 rokov
Roztočte telo postele	Φ450
Najväčšie spracovanie priemeru	Φ350
Vretená
Vretená nosa	A2-5
Cvočka	Φ46
Rýchlosť	0-6000
Mechanická presnosť
Opakujte presnosť umiestnenia	± 0,003
Paľba vretena	≤0,005/100 mm
Zužovanie vretena	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z osi rýchla sa pohybujúca rýchlosť	24 m/min
Axiálny zdvih
Polomer osi x	250 mm
Z osi os.	400 mm
Y osi y	± 35 mm
Motor
Vreteno (servo) a motor	7,5 kW
X os (servo) a motor	3,1 kW
Z os (servo) a motor	3,1 kW
Y os (servo) a motor	2,4 kW
Motor	5,5 kW
12 - Station Power Turret (BMT40)	King CNC z Taiwanu v Číne
Power Head 0 - Stupeň	2
Power Head 90 - Stupeň	2
Druhý
Váha	3600 kg
Mechanické rozmery	273017101920

Produktový sviatok a aplikácie

Sadinky 46 a frézovacie zložené CNC strojové náradie kombinujú funkcie sústruhu a stroje na obrábanie. Je špeciálne navrhnutý tak, aby manipuloval s výrobkami s vysokými požiadavkami na presnosť, sústrednosť a koaxiálnosť. Zvyčajne sa používa na spracovanie náhradných dielov v poliach, ako je priemysel automobilového priemyslu, letectva a výroby foriem. Pri jednom upnutí môže dokončiť spracovanie zložitých častí, skrátenie času výroby a skrátenie nákladov.

Podrobnosti o výrobe

46 Zobrazenie vnútornej štruktúry CNC strojového nástroja na 46 a frézovanie

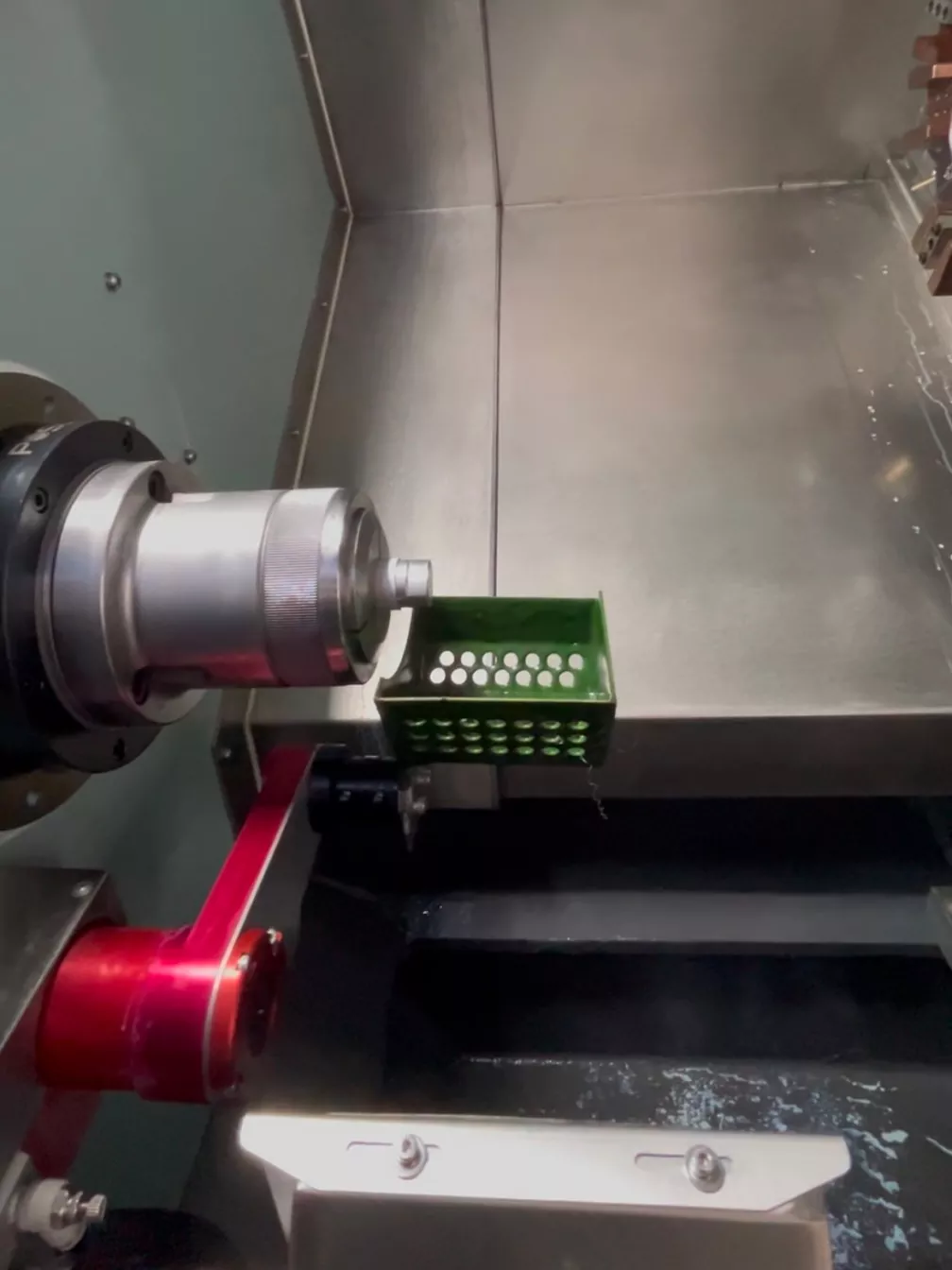

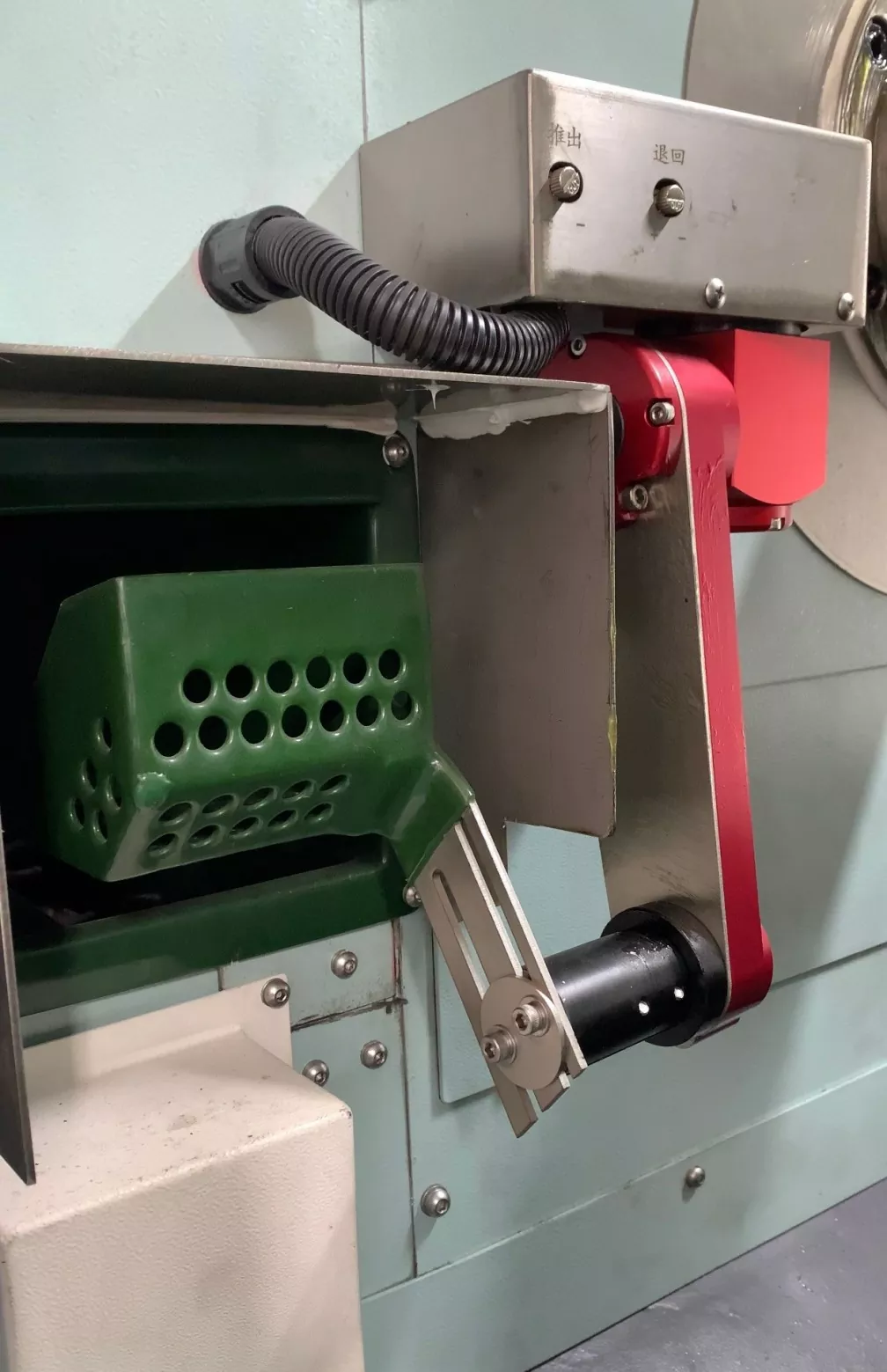

Naše vybavenie umožňuje voliteľnú inštaláciu zberateľa obrobku a automatického podávača podľa potrieb zákazníkov, ktoré môžu ušetriť čas a prácu a znížiť náklady.
