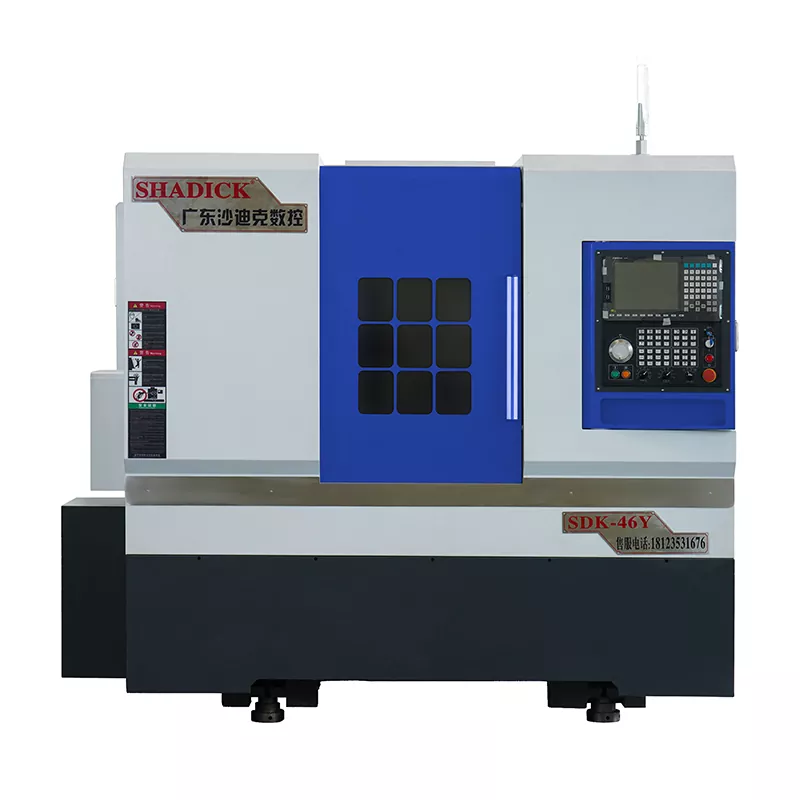

46-tailstock kompozitný CNC stroj CNC

46-tailstock kompozitný stroj CNC s odbočkou je bežne používaným zariadením vo výrobnom priemysle, ktorý kombinuje funkcie otáčania, mletia, vŕtania, poklepania a ďalších, čo umožňuje dokončenie viacerých úloh s jedným nastavením. Naše centrum tlmenia je obzvlášť vhodné na spracovanie zložitých častí, ako sú štíhle komponenty a zložité zakrivené povrchy, ktoré je často ťažké dosiahnuť s vysokou účinnosťou a presnosťou pomocou tradičných metód obrábania.

Odoslať dopyt

Popis produktu

46-tailstock kompozitný CNC stroj CNC môže súčasne dosiahnuť funkcie zlúčeniny s viacerými procesmi, ako sú otáčanie, mletie, vŕtanie, poklepanie, hobbing a štrbina.

Os vretena C je vybavená magnetickým kruhovým kruhom s vysokým rozlíšením, čo umožňuje nepretržité indexovanie (s presnosťou indexovania až 0,01 stupňov). Je zostavená koaxiálne s strojom, aby sa zabezpečila presnosť polohovania a vysoká spoľahlivosť osi C.

Prijíma plne uzavretý ochranný dizajn, ktorý účinne chráni dôležité komponenty, ako sú skrutky, sprievodcovia a ložiská. Je esteticky príjemný, stabilný a odolný.

Používa operačný systém Taiwan Syntec, ktorý umožňuje rýchle umiestnenie počas prevádzky vysokej rýchlosti, čím účinne zlepšuje účinnosť a presnosť indexovania.

Parameter produktu （Špecifikácia）

Spracovateľská kapacita	46 rokov
Roztočte telo postele	Φ450
Najväčšie spracovanie priemeru	Φ350
Vretená
Vretená nosa	A2-5
Cvočka	Φ46
Rýchlosť	0-6000
Mechanická presnosť
Opakujte presnosť umiestnenia	± 0,005
Paľba vretena	≤0,005/100 mm
Zužovanie vretena	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/z osi rýchla sa pohybujúca rýchlosť	24 m/min
Cestovanie chvostom
Špecifikácia rukávu chvosta	MO je 5#
Cestovanie chvostom	370 mm
Metóda pohybu chvosta	jazdec
Horná vzdialenosť od Chucka	450 mm
Rozsah tlaku na zadné sedadlo	5-20 kilogramov
Špičková itinerár	120 mm
Konštrukcia zadného sedadla	Typ rukávu
Axiálny zdvih
Mŕtvica osi x	250 mm
Z osi os.	510 mm
Y osi y	± 35 mm
Motor
Vreteno (servo) a motor	7,5 kW
X os (servo) a motor	3,1 kW
Z os (servo) a motor	3,1 kW
Y os (servo) a motor	2,4 kW
Motor	5,5 kW
15- stanica Power Turret (BMT40)	King CNC z Taiwanu v Číne
Power Head 0 - Stupeň	2
Power Head 90 - Stupeň	2
Druhý
Váha	3600 kg
Mechanické rozmery	285017802040

Produktový sviatok a aplikácie

Komplex odbočky s Tailstock je všestranné obrábkové zariadenie, ktoré kombinuje funkcie otáčania a mletia a vybavuje zadné zariadenie na podporu spracovania rôznych obrobkov. Vďaka tomu, že tento kompozitný mlyn CNC s vysokou presnosťou, vysokou účinnosťou a schopnosťou na spracovanie komplexných obrobkov v tvare komplexu sa vo viacerých priemyselných odvetviach spracováva.

Podrobnosti o výrobe

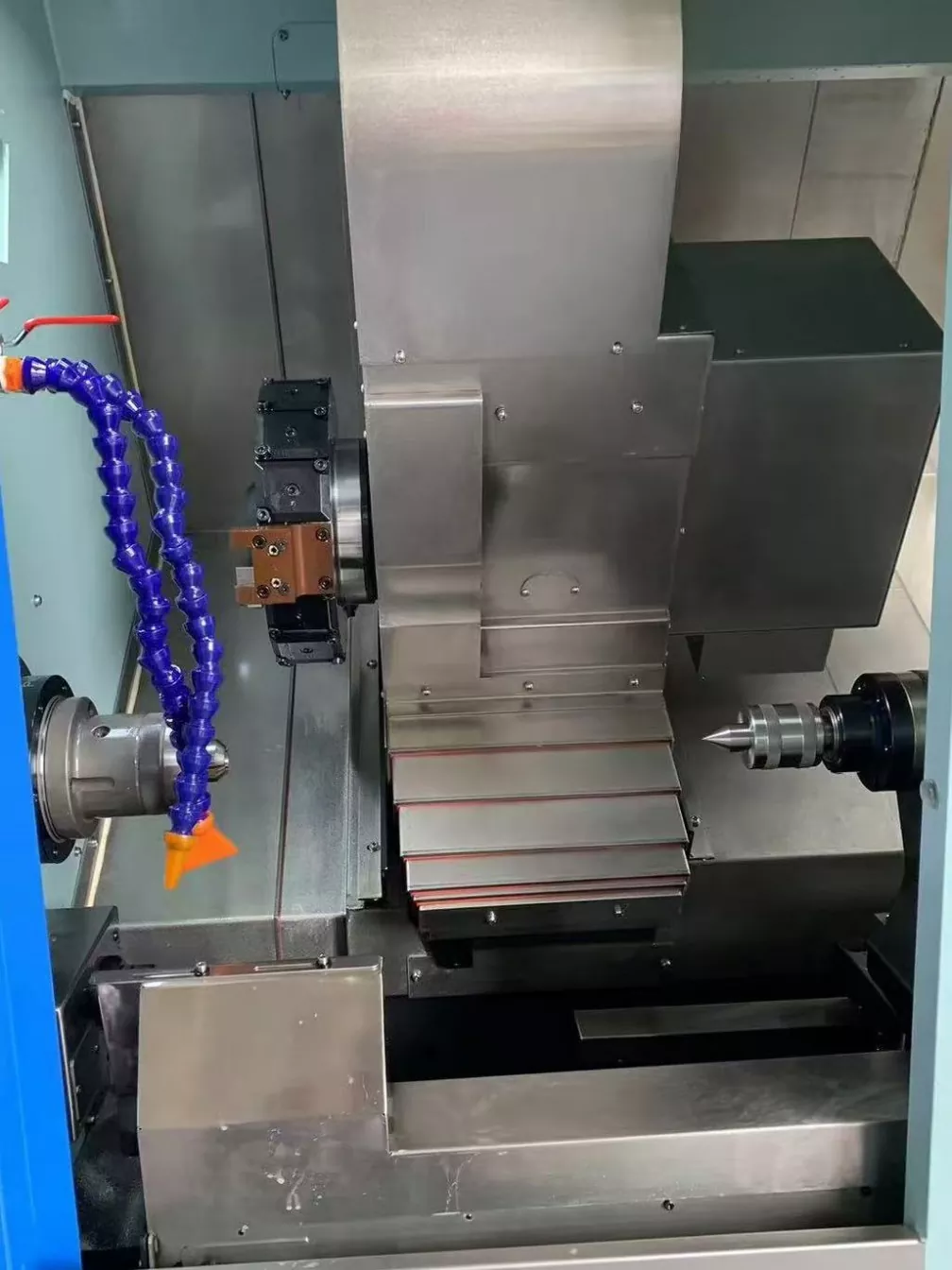

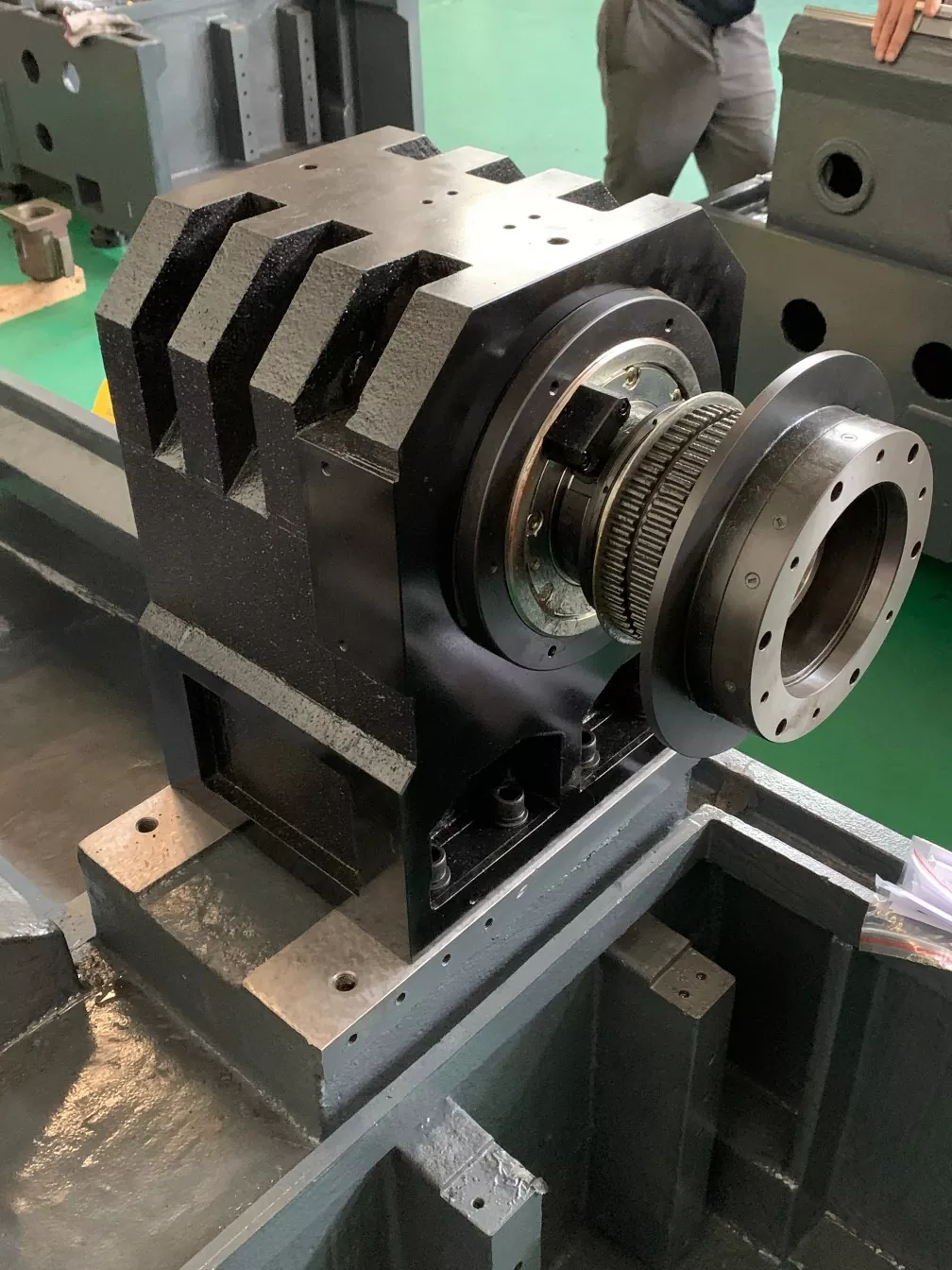

46-tailstock Composite Composite CNC Machine Interná štruktúra strojového stroja.

Power veže 15 staníc môže načítať viac nástrojov. Pri obrábaní komplexných častí nie je potrebné často meniť nástroje, čo znižuje prestoje spôsobené zmenou nástroja a zlepšuje účinnosť obrábania.
