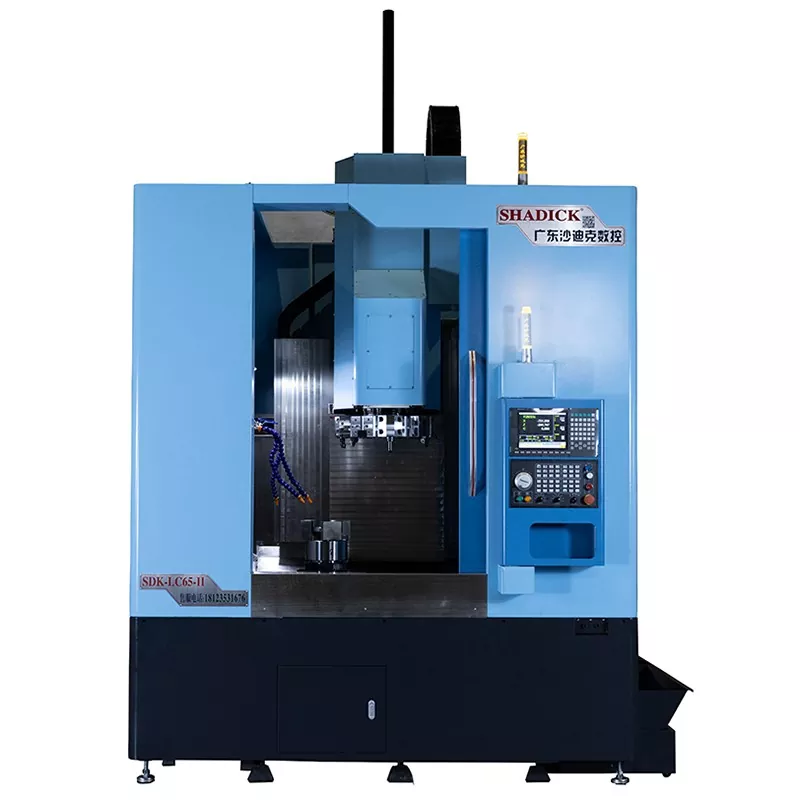

60 Vertikálne CNC strojové náradie

Vertikálne usporiadanie 60 vertikálnych strojov CNC prináša mnoho výhod: jeho kompaktnú štruktúru, malú stopu a vhodnosť pre pracovné prostredie s obmedzeným priestorom. Obrobok je prirodzene umiestnený gravitáciou počas procesu obrábania, ktorý poskytuje mimoriadne stabilné obrábacie prostredie na rezanie operácií a zaisťuje dosiahnutie vysoko presných obrábaní.

Odoslať dopyt

Popis produktu

60 Vertikálny CNC Strojnícke nástroje sú zvyčajne vybavené rôznymi príslušenstvom a nástrojmi, ktoré môžu dokončiť rôzne obrábkové úlohy, ako sú otáčanie, mletie, vŕtanie, poklepanie atď. Majú silnú adaptabilitu a vysokú flexibilitu, uspokojujú rôzne potreby obrábania. Konštrukčný návrh vertikálnych obrábacích strojov uľahčuje integráciu s automatizovanými zariadeniami, ako sú nakladacie a vykladacie zariadenia a roboty, formovanie automatizovaných výrobných vedení, ktoré dosahujú efektívne a nepretržité operácie spracovania, znižujú náklady na pracovnú silu a zlepšujú efektívnosť výroby.

Parameter produktu （Špecifikácia）

Spracovateľská kapacita	LC60	LC80
Roztočte telo postele	Φ700	Φ850
Najväčšie spracovanie priemeru	Φ600	Φ800
Vretená
Vretená nosa	A2-8	A2-11
Cvočka	Φ86	Φ60
Rýchlosť	0-2000
Mechanická presnosť
Opakujte presnosť umiestnenia	± 0,008
Paľba vretena	≤0,008/100 mm
Zužovanie vretena	≤0,008/100 mm
X, Z Crosshair	≤0,008/100 mm
X/z osi rýchla sa pohybujúca rýchlosť	24 m/min
Axiálny zdvih
Mŕtvica osi x	500 mm
Z osi os.	750 mm
Motor
Vreteno (servo) a motor	15 kW
X os (servo) a motor	2,9 kW
Z os (servo) a motor	2,9 kW
vypláchnuť
vypláchnuť	8 pracovných staníc s 380 zásobníkmi nástrojov
Druhý
Váha	9000 kg	11000 kg
Mechanické rozmery	245023302650

Produktový sviatok a aplikácie

60 Vertikálne CNC strojové stroje sa používajú v automobilovom priemysle na spracovanie komponentov motora, prenosových puzdier a ďalších komplexných konštrukčných častí tela. Tieto časti zvyčajne vyžadujú vysokú presnosť a dobrú kvalitu povrchu a vertikálne obrábacie obrábacie náradie môžu spĺňať tieto prísne výrobné požiadavky. Vertikálne obrábacie strojné náradie, najmä vertikálne sústruhy, sa bežne používajú na spracovanie veľkých častí diskov, ako sú zotrvačníky, príruby, brzdové bubny atď. Tieto časti majú väčšie radiálne rozmery a usporiadanie vertikálneho strojového stroja mu umožňuje ľahko uspokojiť potreby obrobku takýchto obrobkov.
