Ako fungujú CNC obrábacie stroje?

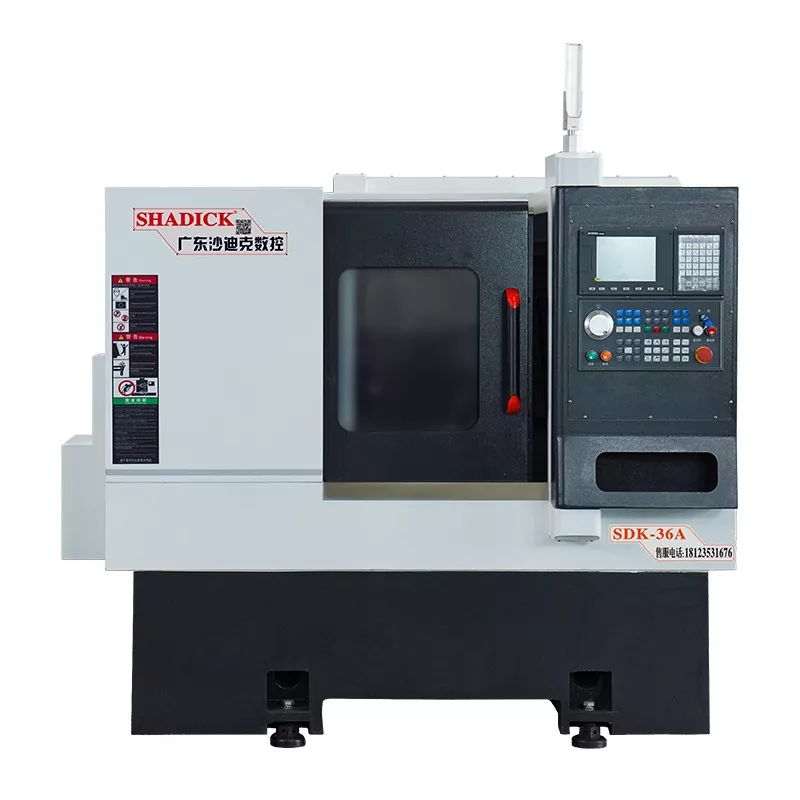

Štrukturálne vlastnosti CNC stroja na usporiadanie nástrojov

TheCNC stroj na usporiadanie nástrojovdokáže dokončiť viacero procesov súčasne, vrátane vonkajšieho sústruženia, polygónového frézovania, závitovania a zapichovania.

Dokáže zvládnuť rôzne procesy, vrátane vysokorýchlostného sústruženia a nízkorýchlostného polygónového frézovania.

Hydraulické upínacie zariadenie zlepšuje úroveň automatizácie stroja.

Päta stroja je integrovaná a využíva importované lineárne vedenia, ktoré ponúkajú vynikajúcu odolnosť voči vibráciám a vysokú tuhosť.

Vysokokvalitný pieskový výlisok z liatinovej živice a kompaktná rebrovaná doska poskytujú vynikajúcu tuhosť a silnú odolnosť voči vibráciám.

Vyznačuje sa vysokou tuhosťou, vysokou presnosťou a vysokorýchlostným lineárnym vedením a presnými guľôčkovými skrutkami.

Ako vymeniť nástroje na CNC obrábacom stroji

1. Výmena nástrojov pomocou otočného držiaka nástrojov

Rotačný držiak nástrojov je jednoduchý automatický menič nástrojov bežne používaný vCNC automatizované obrábacie stroje. Môže byť navrhnutý v rôznych konfiguráciách, vrátane štvorcových, šesťhranných alebo kotúčových axiálnych držiakov nástrojov. Každý rotačný držiak nástrojov pojme štyri, šesť alebo viac nástrojov a nástroje sa vymieňajú podľa príkazov z CNC zariadenia.

Rotačný nástrojový držiak musí mať dostatočnú konštrukčnú pevnosť a tuhosť, aby odolal rezným silám počas hrubého obrábania. Pretože presnosť sústruženia závisí vo veľkej miere od polohy hrotu nástroja, CNC obrábacie stroje nevyžadujú žiadne manuálne nastavenie polohy nástroja počas obrábania. Preto je nevyhnutné spoľahlivé polohovacie riešenie a vhodná polohovacia štruktúra na zabezpečenie najvyššej možnej opakovateľnosti (zvyčajne 0,001 až 0,005 mm) po každom natočení otočného držiaka nástrojov.

2. Výmena nástroja výmenou hlavy vretena

Výmena nástroja výmenou vretenovej hlavy je relatívne jednoduchý spôsob výmeny nástroja pre CNC obrábacie stroje vybavené rotačnými nástrojmi. Tento typ vretenovej hlavy je v podstate zásobníkom revolverových nástrojov. Vretenové hlavy sú dostupné v horizontálnej aj vertikálnej konfigurácii. Revolver sa zvyčajne otáča, aby sa zmenila hlava vretena, čo umožňuje automatickú výmenu nástroja. Každé vreteno v revolverovej hlave je vopred nainštalované s rotujúcim nástrojom potrebným pre každý proces. Keď je zadaný príkaz na výmenu nástroja, každá hlava vretena sa postupne otočí do polohy spracovania a zapojí hlavný pohyb, čo spôsobí, že príslušné vreteno otáča nástroj. Ostatné vretená v nespracujúcich polohách sú odpojené od hlavného pohybu.

3. Automatický systém výmeny nástrojov so zásobníkom nástrojov

Pretože rotačné držiaky nástrojov a revolverové meniče nástrojov nedokážu pojať veľké množstvo nástrojov a nedokážu uspokojiť potreby obrábania zložitých dielov, CNC obrábacie stroje s automatickou výmenou nástrojov často používajú automatický menič nástrojov so zásobníkom nástrojov. Tento automatický menič nástrojov pozostáva zo zásobníka nástrojov a mechanizmu výmeny nástrojov a proces výmeny nástrojov je pomerne zložitý. Po prvé, všetky nástroje používané v procese obrábania musia byť namontované na štandardné držiaky nástrojov, predimenzované mimo stroja a potom umiestnené v zásobníku nástrojov podľa špecifického usporiadania. Pri výmene nástrojov sa nástroj vyberie zo zásobníka. Menič nástrojov potom vyberie nástroj zo zásobníka alebo vretena, vymení nástroj a nainštaluje nový nástroj do vretena, pričom starý nástroj vráti do zásobníka. Zásobník nástrojov má veľkú kapacitu a môže byť namontovaný na boku alebo nad vretenovou skriňou. Od rCNC obrábacie strojes automatickými meničmi nástrojov majú vo vreteníku iba jedno vreteno, zostava vretena musí byť vysoko tuhá, aby spĺňala požiadavky presného obrábania.
